Kit sistema Plus Famar per potenze 46,5 kW

Kit Sistema Plus: il termocamino si interfaccia con l’impianto a gas

Disponibile preassembrato per i modelli: SE/1 - SL dx/sx - SV - SV bifacciale

Un sistema di connessione premontato e completamente accessoriato

Il termocamino Famar risponde all’esigenza, da tempo sentita, di gestire un impianto con generatore di calore a combustibile solido (a circuito aperto) e di interfacciarlo con un altro generatore (a circuito chiuso). Tale esigenza è soddisfatta dal termocamino Famar che, a richiesta, può essere accessoriato con il Kit Sistema Plus completamente premontato, assemblato ed accessoriato con tutta la componentistica necessaria, in modo da evitare notevoli dispendi di energia e garantire un risparmio in manodopera e in materiali.

I termocamini Famar, infatti, sono curati in ogni dettaglio: collegamenti, tubazioni in rame, vaschetta di espansione in acciaio inox, offrendo una sicurezza conforme alle normative vigenti. In questo modo, l’idraulico ha a disposizione nella parte inferiore del guscio del termocamino, a scelta a destra o sinistra, una serie di connessioni da collegare ai collettori principali.

Il vantaggio di un kit pre-assemblato
Il Kit Sistema Plus comprende, in uno spazio contenuto e già pre-assemblato,
il vaso di espansione in acciaio inox ed i collegamenti tra due generatori di calore.
Tale predisposizione risolve le problematiche normalmente presenti negli impianti a circuito aperto. In tal modo non è più necessaria l’installazione sul soffitto dell’abitazione in cui è installato l’impianto, del vaso di espansione aperto con relativo tubo di sicurezza e di carico.

Principali caratteristiche e vantaggi tecnici del Kit Sistema Plus

Mette in connessione l’impianto a circuito chiuso della caldaia a gas con l’impianto a circuito aperto del termocamino

Vaso di espansione, tubo di carico e tubo di sicurezza, predisposti direttamente sul termocamino

Nessun disinnesco del circolatore nei circuiti primario e secondario

Differenza di temperatura tra primario e secondario intorno ai 5°C

Limitate perdite di carico sia nel circuito primario che nel secondario

Nessuna perdita dalla vaschetta di espansione dovuta a corrosioni nel tempo, perchè costruita con materiale anticorrosione (acciaio inox)

Nessun ingresso anomalo di acqua attraverso il rubinetto meccanico galleggiante (nel vaso d’espansione), perché dotato di ammortizzatore di colpo d’ariete

Nessun inconveniente derivante da fenomeni di congelamento

Permanente efficienza dell’impianto per assenza di incrostazioni

Semplicità di funzionamento e di interfaccia tra termocamino con Kit Sistema Plus e caldaia a gas o altro generatore a circuito chiuso.

Caldaia a gas funzionante

Accensione del termocamino insieme alla caldaia a gas

Spegnimento automatico della caldaia a gas appena entra in temperatura il termocamino

Comfort e risparmio assicurati

Massima versatilità con tutto l'impianto compattato sul lato destro o sinistro dello stesso e
vaschetta di espansione nella parte superiore

L’inserimento di un termocamino Famar (o altro generatore a combustibile solido a vaso aperto) in un impianto servito da una caldaia a gas, richiede la predisposizione, tra i due generatori, di uno scambiatore, in modo che si scambi energia e non il fluido termoconvettore.
La presenza dei doppi circolatori e dello scambiatore a piastre, idoneamente dimensionato, permette la gestione di impianto primario e secondario, per mezzo di un vaso aperto, posizionato nella parte superiore del termocamino. Tale posizione del vaso consente di limitare l’ingombro laterale e in altezza. Ogni tubazione di collegamento è in rame ricotto di prima scelta certificato ed opportunamente conformato per ridurre al minimo gli ingombri. Appositi rubinetti e saracinesche di chiusura garantiscono il collegamento con l’impianto idraulico risultando funzionali a qualsiasi tipo di manutenzione ordinaria e straordinaria.

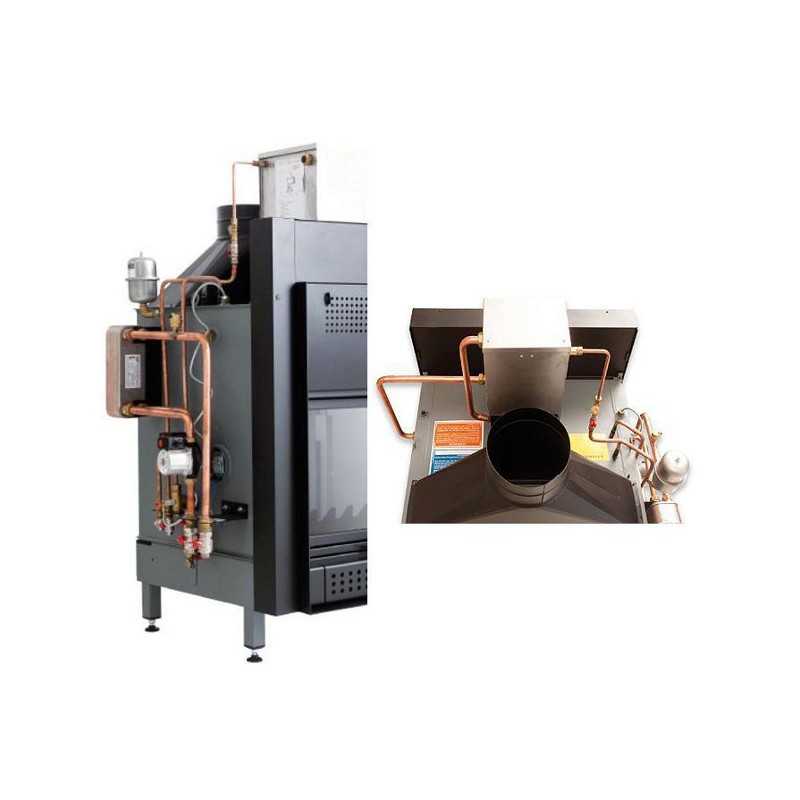

Componentistica e schema di pre-assemblaggio sul termocamino del Kit Sistema Plus
Vaso d’espansione in acciaio inox

Valvola di sfiato automatica

Circolatore circuito secondario. Caratteristiche: potenza max 90÷130W

Mandata impianto 1"

Ritorno impianto 1"

Rubinetto di scarico termocamino 1/2"

Uscita valvola di scarico termico 3/4" omologata con temp. di 95° (sicurezza)

Uscita acqua calda sanitaria 1/2"

Ingresso acqua di rete con valvola di sicurezza da 6 bar 1/2"

Circolatore circuito primario

Caratteristiche: potenza max 90÷130W

Scambiatore a piastre con scambio termico in controcorrente idoneamente dimensionato a seconda della potenzialità del termocamino

Ammortizzatore di colpo d’ariete e vaso d’espansione da 1 litro (evita l’apertura del galleggiante meccanico per aumenti istantanei di pressione del circuito di alimentazione dell’acqua di rete)

Filtro a tasca per eliminare eventuali impurezze nell’acqua di ingresso che potrebbero otturare il rubinetto del galleggiante meccanico
