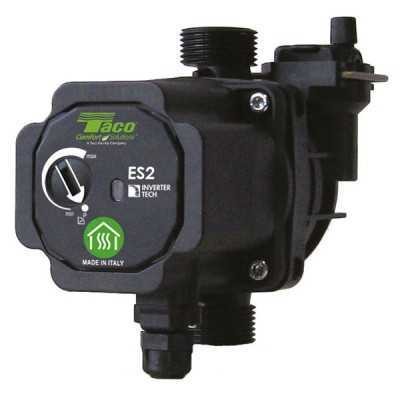

Circolatore Askoll ES2 C A 60 15-60/130

Circolatore standard ad alta efficienza con corpo pompa in materiale plastico composito e separatore d’aria



DESIGN

Il circolatore Taco ES2 è del tipo a rotore bagnato, pilotato da un motore sincrono a magneti permanenti (PM motor) comandato da inverter a bordo. Il motore è protetto contro i sovraccarichi mediante termoprotettore e con funzione di sblocco elettronico del rotore. Protezione esterna del motore non richiesta. Funzionamento mediante regolatore. Interfaccia LED.



CAMPO D’APPLICAZIONE

Impianti di riscaldamento ad acqua calda di tutti i tipi, in edifici domestici e commerciali.



CARATTERISTICHE E VANTAGGI

• Elevato rendimento grazie al motore a magneti permanenti Taco

• Adeguato per tutte le installazioni: nuovi impianti e sostituzione di circolatori a bassa efficienza

• Corpo pompa in materiale composito polimerico progettato per lavorare a elevate temperature (TF95)

• Separatore d’aria presente nel corpo pompa

• Indicatore LED che fornisce informazioni circa lo stato di funzionamento del circolatore

• Regolazione semplice e intuitiva



DATI TECNICI MOTORE

• Tensione di alimentazione: 1x230 V ( ±10%); Frequenza: 50/60 Hz

• Collegamento elettrico: Pressacavo PG11

• Indice Efficienza Energetica (IEE)*: ≤ 0,23 – Part 2

• Potenza nominale assorbita (P1): Min 3W, Max 42W

• Corrente nominale (I1): Min 0.03A, Max 0.33A

• Classe di isolamento: H

• Classe di protezione: IP44

• Classe dell’apparecchio: II



DATI TECNICI POMPA

• Attacco tubazione filettato: G 1

• Temperatura ambiente: da 0°C a +40°C

• Temperatura liquido**: da +2°C a +95°C

• Campo di temperatura consentito alla massima temperatura ambiente:

di 30°C = +30°C a +95°C

di 35°C = +35°C a +90°C

di 40°C = +40°C a +70°C

• Pressione del sistema : Max 0.6 MPa - 6 bar

• Pressione minima sulla bocca d’aspirazione:

0.03 MPa (0.3 bar) a 50°C

0.10 MPa (1.0 bar) a 95°C

• Umidità relativa massima: ≤ 95%

• Livello pressione sonora: < 43 dB(A)

• Direttiva Bassa Tensione (2006/95/CE): Standard usati: EN 62233, EN 60335-1 e EN 60335-2-51

• Direttiva EMC (2004/108/CE): Standard usati: EN 61000-3-2 e EN 61000-3-3, EN 55014-1 e EN 55014-2

• Direttiva Eco-design (2009/125/CE): Standard usati: EN 16297-1 e EN 16297-2



LIQUIDI POMPATI

• Acqua per riscaldamento secondo VDI 2035

• Miscele di acqua e glicole con percentuali di glicole non superiori al 30%

• Liquidi puliti, non aggressivi e non esplosivi, non contenenti particelle solide, fibre o oli minerali



REGOLAZIONE E CONTROLLO

Regolazione della curva di funzionamento desiderata mediante rotazione del selettore

• Nr. 2 curve a pressione proporzionale (P1,P2)

• Nr. 2 curve a pressione costante (CI,CII)

• Modalità min-max – Velocità fissa

Vai al dettaglio delle modalità di funzionamento >



CERTIFICAZIONI

• Marcatura CE



FORNITURA

• Circolatore

• Incluse Istruzioni di installazione e funzionamento



* Il parametro di riferimento per i circolatori più efficienti è IEE ≤ 0,20.

** Per evitare condensazione nel motore e sull’elettronica di controllo la temperatura del liquido pompato deve essere sempre maggiore della temperatura ambiente.
